| 品牌：欧特莱 | 型号：H44X | 材质：球墨铸铁 |
| 连接形式：法兰 | 加工定制：是 | 种类：SFCV橡胶瓣式 |
| 结构形式：升降式 | 公称通径：100mm | 适用介质：水 |
| 形态：隔膜式 | 压力环境：低压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：低温 |
| 类型(通道位置)：直通式 | 规格：40-600 |

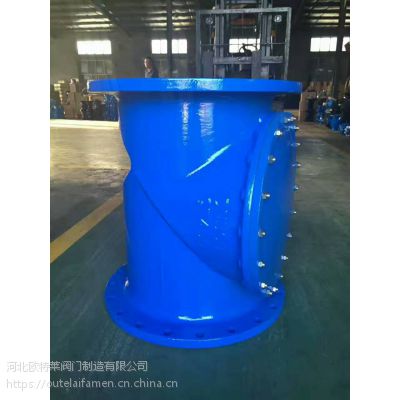

H44X橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，H44X橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。
H44X橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
H44X橡胶瓣止回阀用途及特点：
H44X橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水冰损失小，不易堆积杂物，维修简便等特性。该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。访阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
H44X橡胶瓣止回阀技术参数：
| 公称通径 | DN40-DN600 | ||
| 公称压力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 壳体试验压力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封试验压力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 介质温度 | ≤80℃ | ||
| 适用介质 | 清水、油品 |
H44X橡胶瓣止回阀零部件材质：
| 阀体 | 铸铁、铸钢 |
| 阀盖 | 铸铁、铸钢 |
| 阀瓣 | 橡胶组合件 |
H44X橡胶瓣止回阀外形尺寸：
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
