| 品牌：欧特莱 | 型号：HH48X | 材质：球墨铸铁 |
| 连接形式：法兰 | 加工定制：是 | 种类：NRVR静音式 |
| 结构形式：蝶式 | 公称通径：100mm | 适用介质：水 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：直通式 | 规格：40-600 |

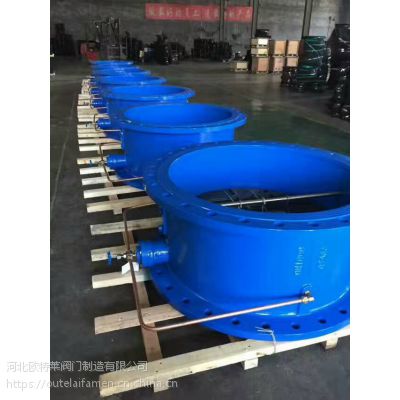

HH48X微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。该阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能***限制破坏性水锤，***管线的使用安全。不宜用于含有固体颗粒和粘度较大的 微阻缓闭蝶式止回阀介质。
HH48X微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
HH48X微阻缓闭蝶式止回阀主要特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
HH48X微阻缓闭蝶式止回阀主要技术参数：
| 型号 | HH46XHH48XHH49X | |
| 公称压力 | 1.0~2.5MPa | |
| 公称通径 | DN40~DN1000 | |
| 适用介质 | 水，清水，海水，污水 | |
| 零件 | 阀体，阀盖 | 铸钢，铸铁，球磨铸铁 |
| 阀板 | 铝青铜 | |
| 弹簧 | 不锈钢 | |
| 膜片压板 | 橡胶 | |
HH48X微阻缓闭蝶式止回阀连接尺寸：
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 290 | 720 | 780 | 840 | 990 | 1050 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 480 | 434 | 491 | 549 | 600 | 655 |
